- Главная /
- Инфоблок /
- Аналитика, экспертные мнен... /
- Сырьевые материалы для про...
Сырьевые материалы для производства асбоцементных изделий

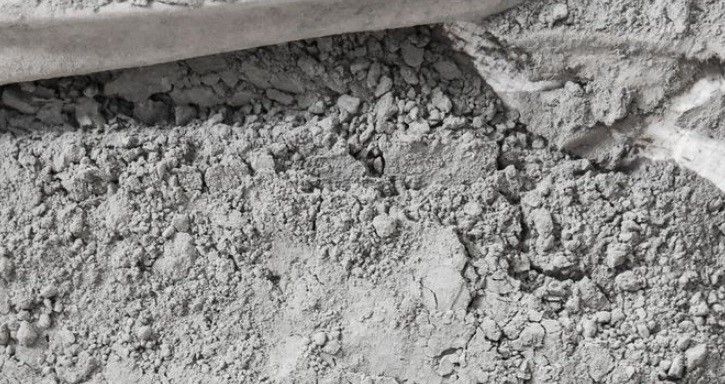

В качестве вяжущего для производства асбестоцемента применяют портландцемент
марок 400 и 500, песчанистый портландцемент при автоклавном твердении
полуфабриката, белый и цветные цементы при изготовлении декоративных изделий.
По минералогическому составу портландцемент должен быть алитовым.
Содержание трехкальциевого алюмината должно быть не белее 8%, так как он придает малую прочность и низкую морозостойкость асбестоцементным изделиям. Тонкость помола цемента должна быть в пределах удельной поверхности 2900-3200см2/г.
Песчанистый портландцемент получают совместным помолом портландцементного клинкера; кварцевого песка (до 45%) и гипса. Помол компонентов возможен и раздельным с последующим их смешением. Тонкость помола должна быть до удельной поверхности 3200-3600 см2/г. Применение этого вяжущего позволяет обеспечивать существенную экономию клинкера. Портландцементы, применяемые для производства изделий способом экструзии, кроме соответствия указанным требованиям, не должны содержать более 0,3% быстрорастворимый щелочей.

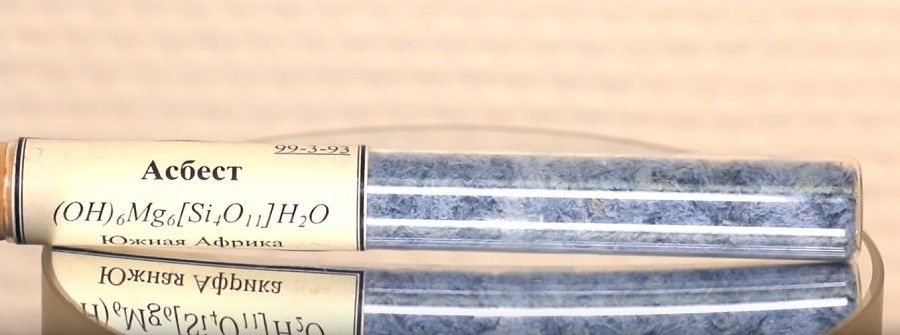

Асбест

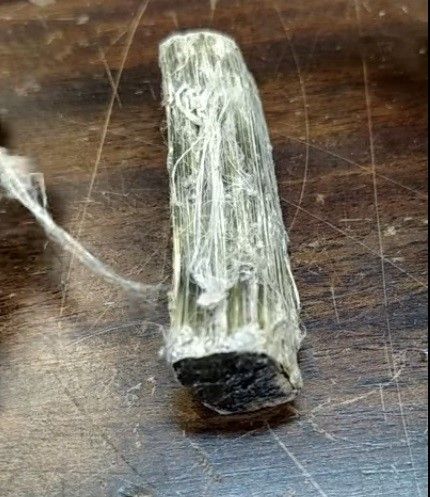

Диаметр волокон асбеста 1мм, однако при гидромеханической обработке асбестовый камень расщепляется до среднего диаметра волокон 0,02мм. Волокна асбеста обладают гибкостью, прочностью до 600-800 МПа и введение их в качестве армирующего компонента в цемент (10-20%) позволяет в 3-5 раз увеличить прочность цементного камня при растяжении и изгибе, а также стойкость к ударным возмездиям.
Товарный асбест
Товарный асбест производится 8-ми сортов и 42 марок. Чем больше средняя длина волокон, тем выше сорт. Для производства асбоцементных изделий применяются коротковолокнистый асбест – 3, 4, 5, и 6-го сортов с длиной волокон 0,3-10мм. Иногда часть асбеста (0-15%) заменяют базальтовый стеклянной или шлаковой минеральной ватой. Могут применяться и органические волокна – небелёная целлюлоза, вторичная крафт – целлюлоза, бумажная макулатура, древесная шерсть, синтетические волокна. Замена части асбеста этими волокнами позволяет до 15% увеличить ударную вязкость асбестоцемента.
Вода для производства асбестоцемента не должна содержать органических и глинистых примесей. Нельзя использовать болотную, торфяную, и другую минерализованную воду. Минеральные примеси и растворимые соли не должны превышать допустимые для питьевой воды нормы.
Авторы: редакционная статья ТехСтройЭкспертизы
Техническая строительная экспертиза
Узнать стоимость и сроки online, а также по тел.: +7(495) 641-70-69; +7(499) 340-34-73; e-mail: manager@tse-expert.ru
Известково-шлаковые и известково-пуццолановые вяжущие
Гипсовые обшивочные листы (гипсокартон)
Неорганические вязущие вещества
Строительные материалы. Строение и основные свойства.
Сырье для производства керамических материалов и изделий для строительства
Каркасные легкие плиты покрытий и панели стен заводского изготовления
Твердение бетона
Кладочные, монтажные и штукатурные растворы
Бетоны на пористых заполнителях
Основные виды асбестоцементных изделий
Удобоукладываемость бетонной смеси
Строительные материалы. Строение и свойства.
Техническая строительная экспертиза в частном домостроении
Не платите за воздух: как строители завышают сметы
Независимая техническая строительная экспертиза дома. Консалтинг в строительстве.
Экспертиза проектной документации
Судебная экспертиза
