Битумные и дегтевые мастики

   Мастика представляет собой смесь нефтяного битум или дегтя (отогнанного и составленного) с минеральным наполнителем. Для получения мастик применяют: пылевидные наполнители (измельченный известняк, доломит, мел, цемент, зола твердых видов топлива); Волокнистые наполнители (асбест, минеральная вата и др.).

  Наполнители адсорбируют на своей поверхности масла, при этом повышается теплостойкость и твердость мастики. Кроме того, уменьшается расход битума или дегтя; волокнистые наполнители, армируя материал, увеличивают его сопротивление изгибу.

   Мастики классифицируются: по виду связующего – на битумные, битумно-резиновые, битумно-полимерные; по способу применения – на горячие, применяемые с предварительным подогревом до 160°C – для битумных мастик и до 130°C – для дегтевых мастик, и холодные, содержащие растворитель, используемые без подогрева при температуре воздух не ниже 5°C и с подогревом до 60-70°C при температурах воздуха ниже 5°C; по назначению – на приклеивающие, кровельно-изоляционные, гидроизоляционные асфальтовые и антикоррозионные.

Приклеивающие мастики

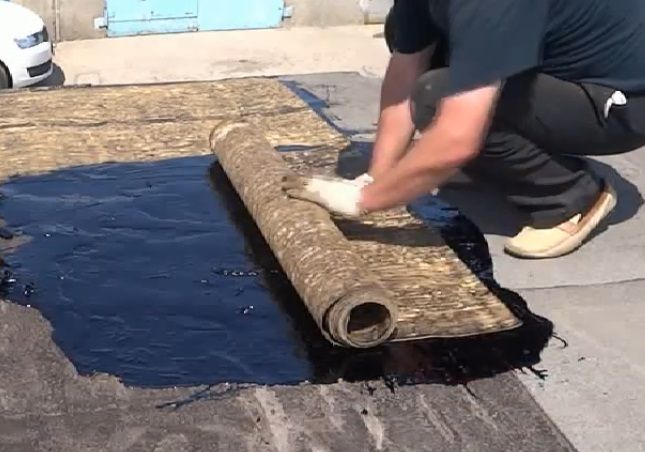

   Приклеивающие мастики применяют для склеивания рулонных материалов при устройстве многослойных кровельных покрытий и оклеечной гидроизоляции. Битумные кровельные материалы (рубероид, пергамин) приклеивают битумной мастикой, а дегтевые (толь, толь-кожа) – дегтевой.

Марку приклеивающей мастики устанавливают по показателю теплостойкости. Теплостойкость мастики характеризуется предельной температурой, при которой слой мастики толщиной 2мм, склеивающей два образца пергамина, не вытекает из шва при выдерживании образца в течение 5ч на уклоне кровли в 45°.

   Выбор марки мастики производят в зависимости от максимальной температуры воздуха и уклона кровли.

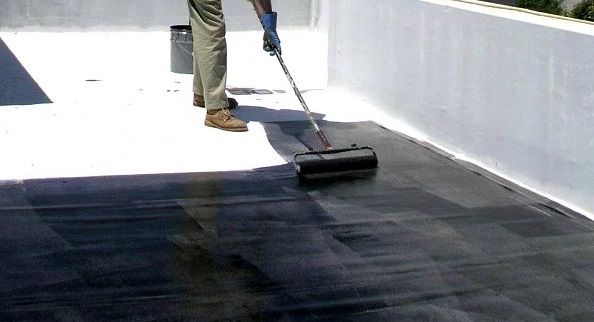

Кровельно-гидроизоляционные мастики

   Кровельно-гидроизоляционные мастики применяют для устройства безрулонных кровель, гидроизоляции, в качестве приклеивающего материала. Они могут быть гудрокамополиморфными и резино-битумные. Такие мастики обладают повышенной эластичностью, гибкостью, морозостойкостью.

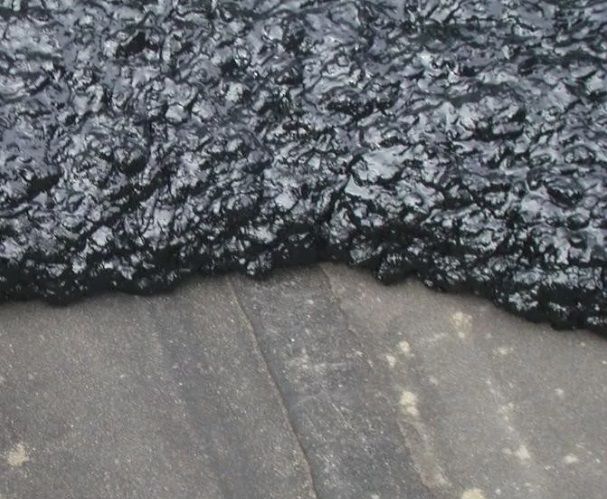

Гидроизоляционные асфальтовые мастики

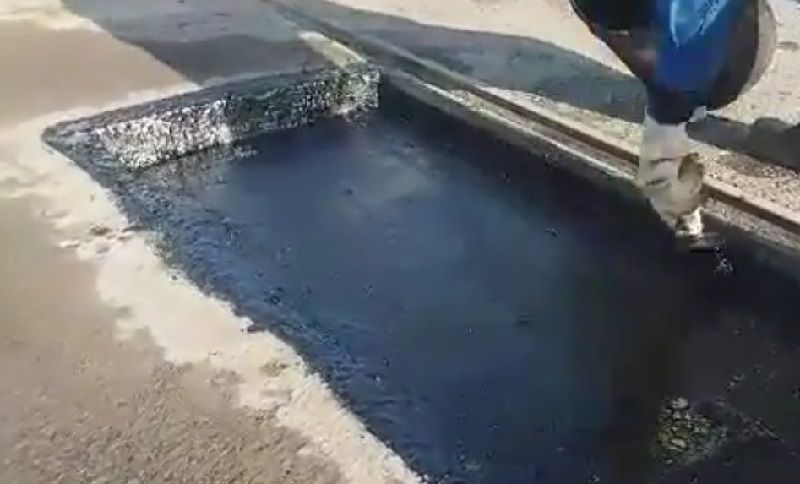

   Гидроизоляционные асфальтовые мастики используют для устройства литой и штукатурной гидроизоляции и в качестве вяжущего для изготовления плит и других штучных изделий.

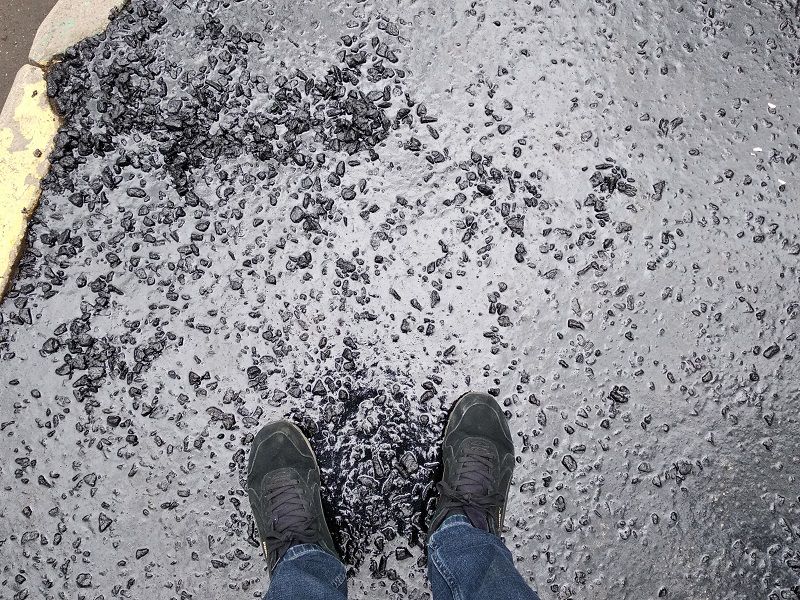

Горячие битумно-минеральные мастики

   Горячие битумно-минеральные мастики изготовляют из битума с количеством минерального наполнителя 30-64% в зависимости от назначения и предъявляемых требований.

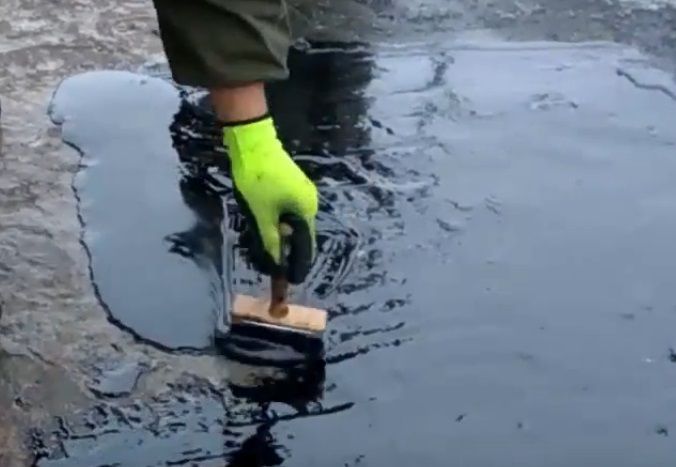

Холодные асфальтовые мастики (хамст)

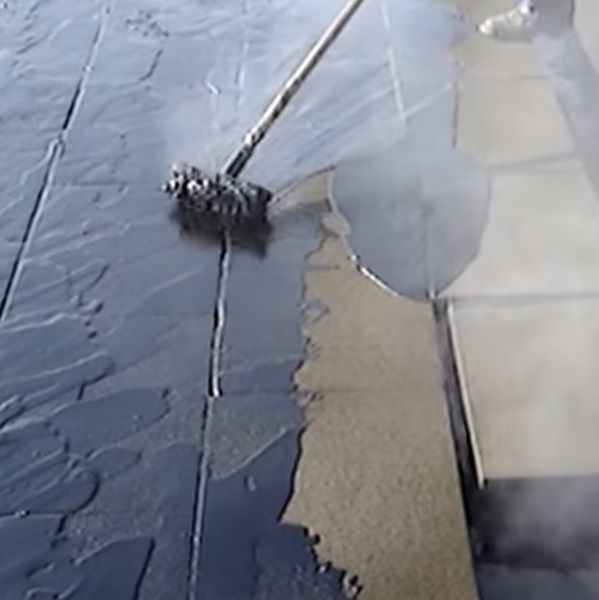

   Холодные асфальтовые мастики (хамст) получают, смешивая битумно-известковую пасту с минеральным наполнителем без нагрева компонентов. Их применяют для штукатурной гидроизоляции и заполнения деформационных швов.

Антикоррозионные битумные мастики

   Антикоррозионные битумные мастики служат для защиты строительных конструкций и трубопроводов от агрессивных воздействий. Они представляют смесь расплавленных тугоплавких битумов с наполнителем. Применяют для защиты от действия разбавленных растворов кислот и щелочей, оксидов азота, сернистого газа, аммиаки и паров кислот при температуре до 60°C.

Битумно-резиновые мастики

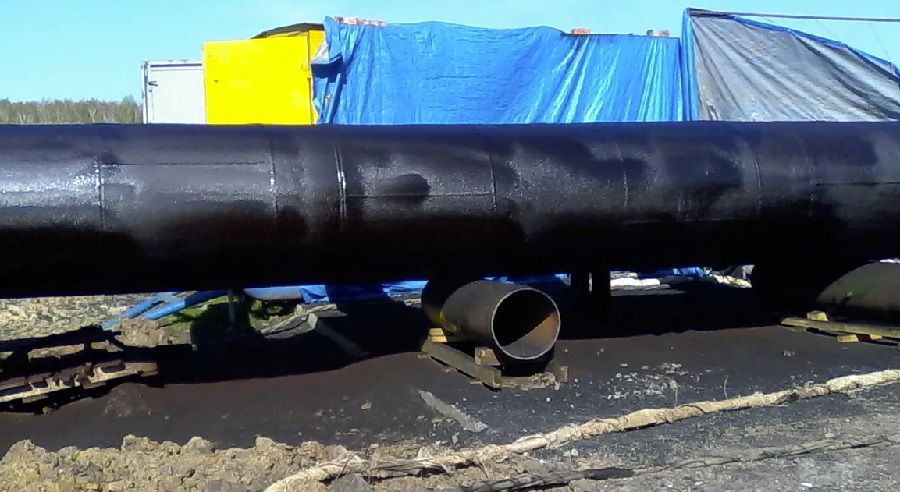

  Битумно-резиновые мастики для изоляции подземных стальных трубопроводов представляют сплав из битума, порошка резины и некоторых добавок. Их применяют как в горячем, так и в холодном состоянии – с растворителем.

Битумно-полимерные мастики

   Битумно-полимерные мастики содержат добавку каучука или синтетической смолы, придающей эластичность на морозе и теплостойкость.

Автор: к.т.н. Иванов М.И.

Техническая строительная экспертиза

Узнать стоимость и сроки online, а также по тел.: +7(495) 641-70-69; +7(499) 340-34-73; e-mail: manager@tse-expert.ru
