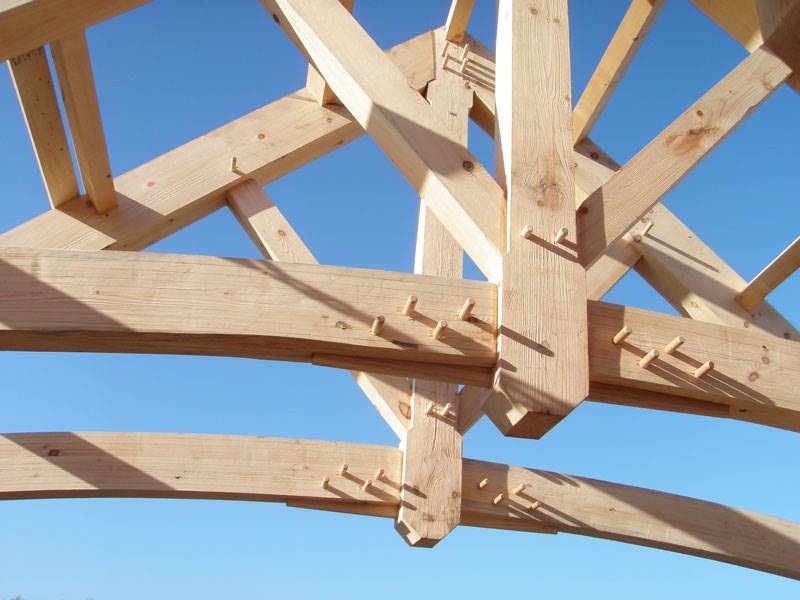

Виды соединений конструкций из дерева и пластмасс

Соединения на лобовых врубках и упорах.

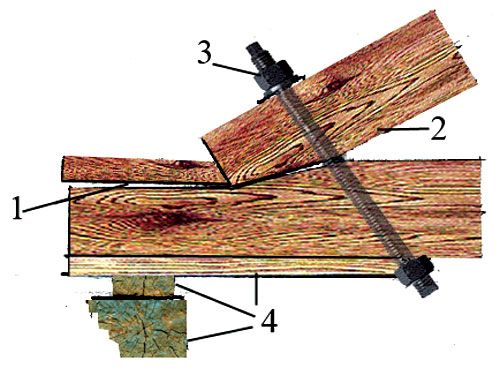

Скалывание площадки в лобовой врубке, могущее привести к обрушению конструкции крыши: 1- место скола; 2- стропильная нога; 3- стягивающий болт; 4- опорная часть.

   Для исключения возможного смещения соединяемых конструкций и элементов при перевозке и монтаже, их положение фиксируют закрепляя болтами, накладками и пр. При выполнении узловых соединений из бревен и брусьев необходимо соблюдать центрирование, по причине ослабления сечения на участке устройства врезки.

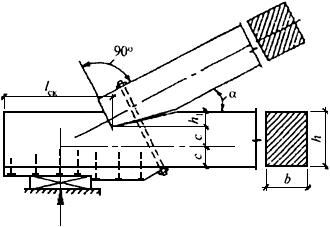

Лобовая врубка с одним зубом.

   При выполнении лобовых врубок рабочую поверхность (поверхность опирания сжатого элемента работающую преимущественно на смятие) располагают перпендикулярно к воздействующему усилию, т.е. перпендикулярно к его оси. Если предполагается что элемент или конструкция будут работать на сжатие и изгиб, то рабочую плоскость устанавливают перпендикулярно к равнодействующей воздействующих поперечных и сжимающих усилий.

   При проектировании врубки и лобовые упоры рассчитываются на смятие, а также на скалывание.

Соединение и стыкование деревянных конструкций на вклеенных стержнях и растянутых связях

   Растянутые вклеенные стержни часто применяют при необходимости выполнить стыковку конструкций и элементов из древесины между собой, а также при необходимости выполнить соединение с элементами из других материалов. При этом, в конструкциях элементов применяют: металлические связи и болты (чаще всего стальные), тяжи и хомуты из различных материалов (способные работать на растяжение); гвозди, саморезы и винты (т.е. элементы способные воспринимать выдергивающие усилия); стержни из различных материалов (данные элементы как правило вклеивают) работающие на выдергивание, изгиб и продавливание. Кроме этого, применяют всевозможные крепежные детали: скобы, стяжные болты, хомуты, подвески.

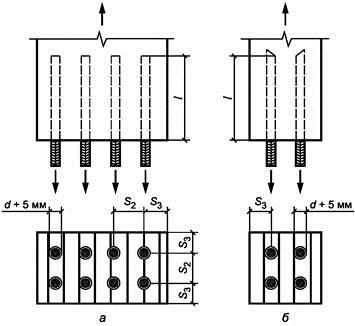

Соединения на стержнях из арматуры периодического профиля, вклеенных вдоль волокон в цилиндрические отверстия (а) или в профрезерованные пазы (б).

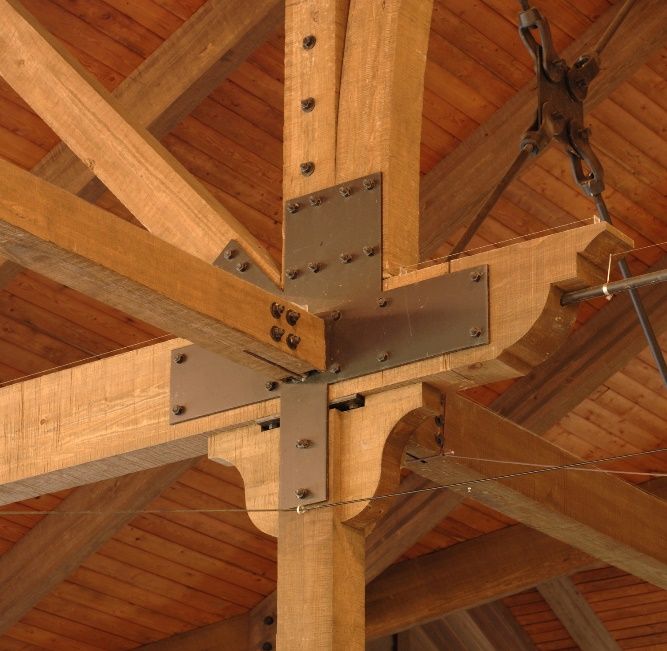

   Связи, тяжи, болты, а также прочие элементы, работающие на растяжение, фиксируются к конструкциям выполненным из древесины с использованием гаечного крепежа. Данный крепеж позволяет распределять сминающие напряжения по поверхности деревянных конструкций.

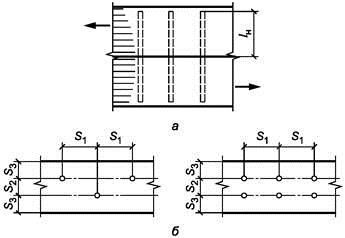

Схема шахматной (а) и двухрядной (б) расстановок вклеенных стальных нагелей в соединении деревянных элементов.

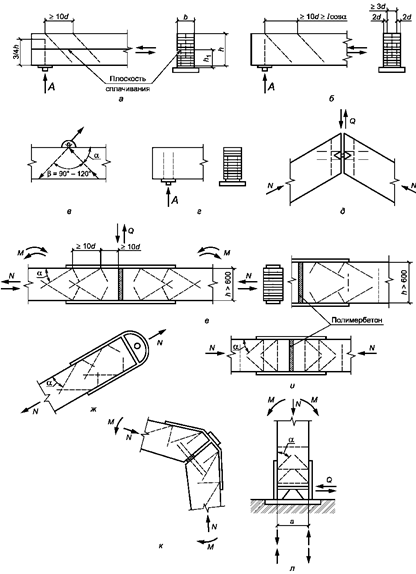

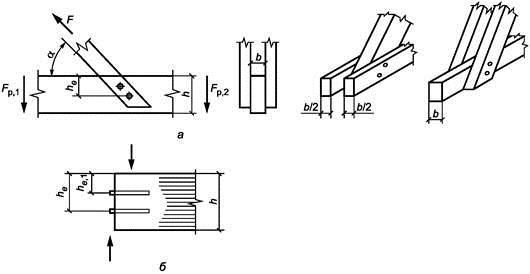

Схемы нагельных соединений для расчетов на раскалывание: с направлением передаваемого нагелем усилия под углом к волокнам (а) и торцевого (б).

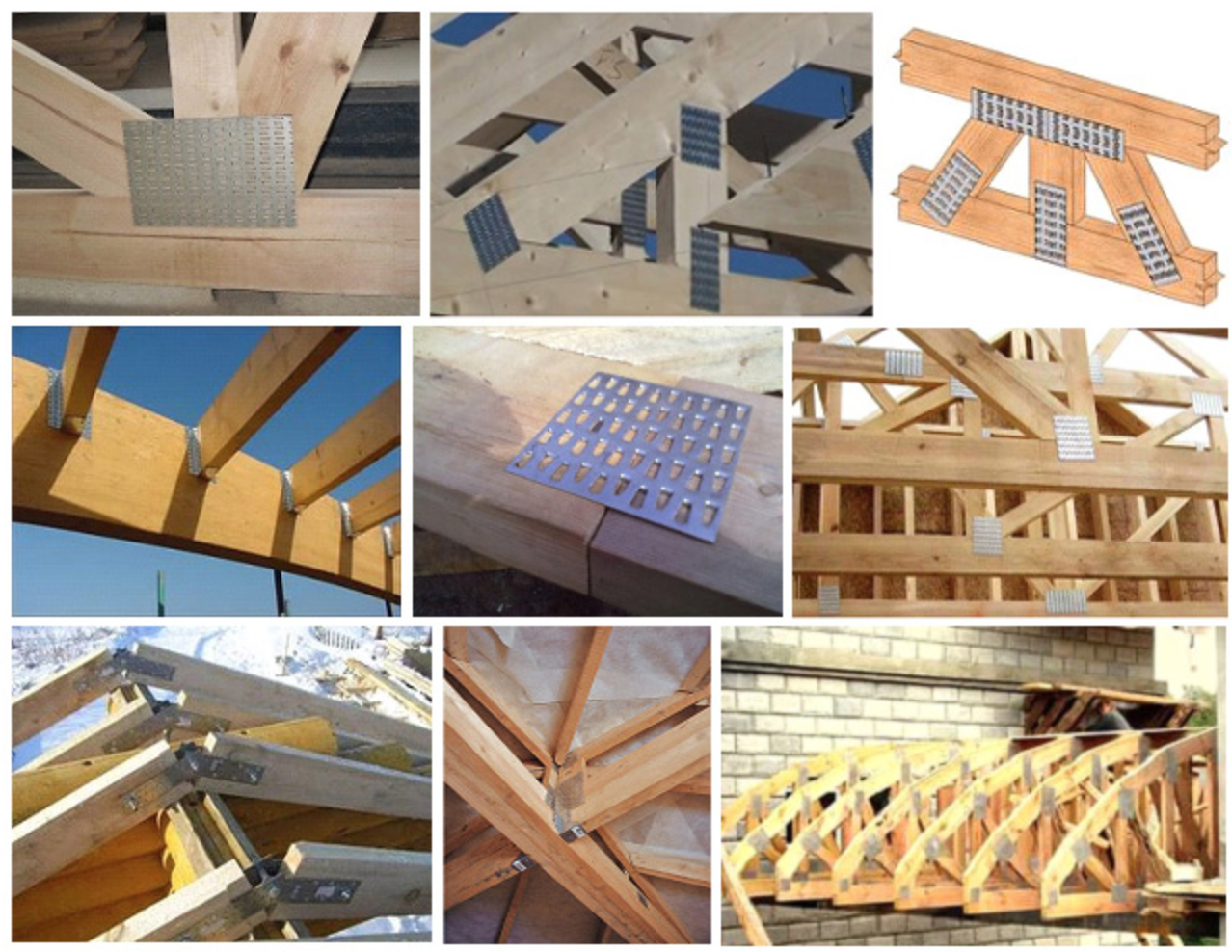

Соединения выполненные с использованием зубчатых металлических пластин

   Металлические зубчатые пластины используют при выполнении соединений дощатых, в том числе сквозных конструкций произведенных на предприятии поточным методом зданиях и сооружениях V степени огнестойкости с температурно- влажностным режимом эксплуатации A 1, А 2, Б 1, а также Б 2. Как правило применяют пластины марок МЗП-1,2 и МЗП-2, из оцинкованной стали (1,2 - 2 мм толщиной).

Соединения комбинированного типа

   Как правило применяются следующие комбинированные соединения: комбинации клееных и болтовых, комбинации клееных и винтовых, комбинации клееных и заклепочных, а также комбинации клееных и сварных соединений. Применяют комбинированные соединяя при изготовлении широкой номенклатуры строительных изделий, в том числе при сборке ограждающих конструкций. В ограждающих конструкциях присутствуют поверхности большой площади, что усложняет процесс их запрессовки при склеивании. Крепления, установленные в дополнение к клеевым соединениям существенно увеличивают их механическую прочность, характеристики по несущей способности, огнестойкость, и пр.

   Количество, сечение и размеры элементов крепежа, а также их расположение определяется по результатам произведенных расчетов при проектировании.

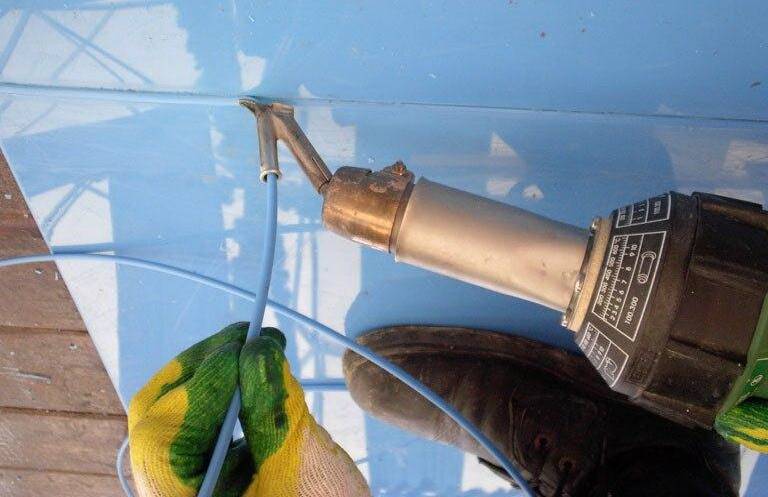

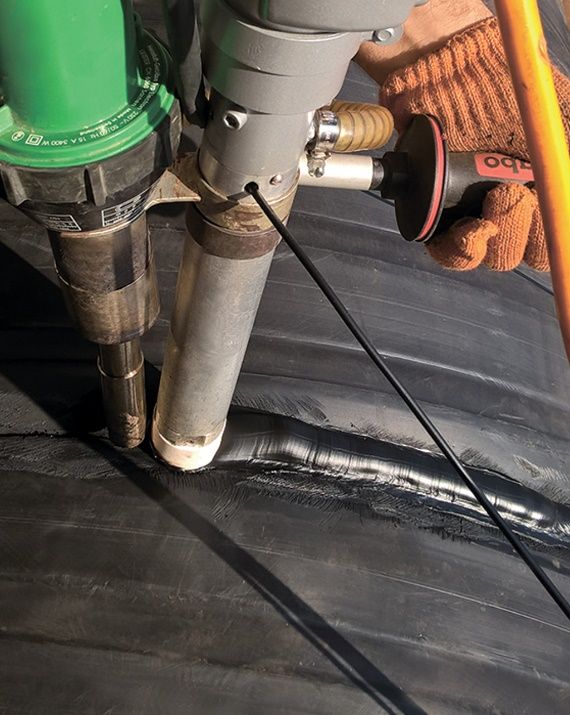

Соединения на сварке

Соединения на сварке часто используют при изготовлении конструкций из пластмасс обладающих термопластичными свойствами. В зависимости от условия работы элементов в конструкциях, используют следующие типы швов: выполненные с накладками внахлест, выполненные по типу уголка или тавра (ГОСТ 16310-80).
   Следует учесть что, прочность самих сварных швов уступает прочности материала конструкции.

Автор: к.т.н. Иванов М.И.
